Dépannage électrique de machines-outils en Auvergne-Rhône-Alpes

Une machine-outil qui ne démarre plus, s’arrête en cycle ou affiche une alarme ne souffre pas nécessairement d’une panne de commande numérique. L’origine peut se situer dans l’alimentation, les sécurités, les relais, les contacteurs, les capteurs, le câblage, les entrées-sorties automate ou les entraînements. Un dépannage électrique de machines-outils méthodique permet de localiser la fonction défaillante avant de remplacer un composant coûteux.

Depuis 1998, UNITEK intervient sur les équipements électriques, électroniques et automatisés des tours, fraiseuses, centres d’usinage et autres machines industrielles. Notre périmètre couvre le diagnostic électrique, les automatismes, les commandes numériques et les variateurs ; il n’inclut pas la mécanique lourde ni l’hydraulique.

Quels défauts électriques peuvent immobiliser une machine-outil ?

Le symptôme visible ne désigne pas toujours directement le composant en cause. Une absence de validation des axes peut provenir d’un contact de sécurité, d’une tension de commande absente, d’un variateur non prêt ou d’une information automate incorrecte. Le diagnostic consiste à reconstruire la chaîne fonctionnelle et à vérifier les conditions dans un ordre logique.

machine totalement hors tension ou pupitre qui ne s’allume plus ;
arrêt en cours de cycle ou redémarrages aléatoires ;
alarme de sécurité, fin de course ou porte non acquittée ;
contacteur qui ne colle pas ou relais qui retombe ;
capteur actif mais information absente à l’automate ;
axe ou broche non validé, variateur en défaut ou absence de signal « prêt » ;
fusible ou protection qui déclenche de manière répétitive ;
défaut d’alimentation 24 V ou de circuit de commande ;
panne intermittente sensible aux vibrations ou à l’échauffement.

Une méthode de diagnostic qui évite les remplacements au hasard

Avant toute mesure, l’état de la machine, le contexte d’apparition de la panne et les messages affichés sont relevés. Les schémas électriques, sauvegardes et historiques d’alarmes accélèrent fortement la recherche. L’intervention progresse ensuite de l’alimentation générale vers la fonction qui ne répond plus, en respectant les procédures de sécurité du site et de la machine.

1. Recueillir les symptômes et l’historique

Le moment précis de l’arrêt, les opérations réalisées juste avant la panne, la fréquence du défaut et les éventuelles interventions antérieures orientent le contrôle. Une photographie de l’alarme et des voyants présents dans l’armoire peut déjà éviter une interprétation trop générale.

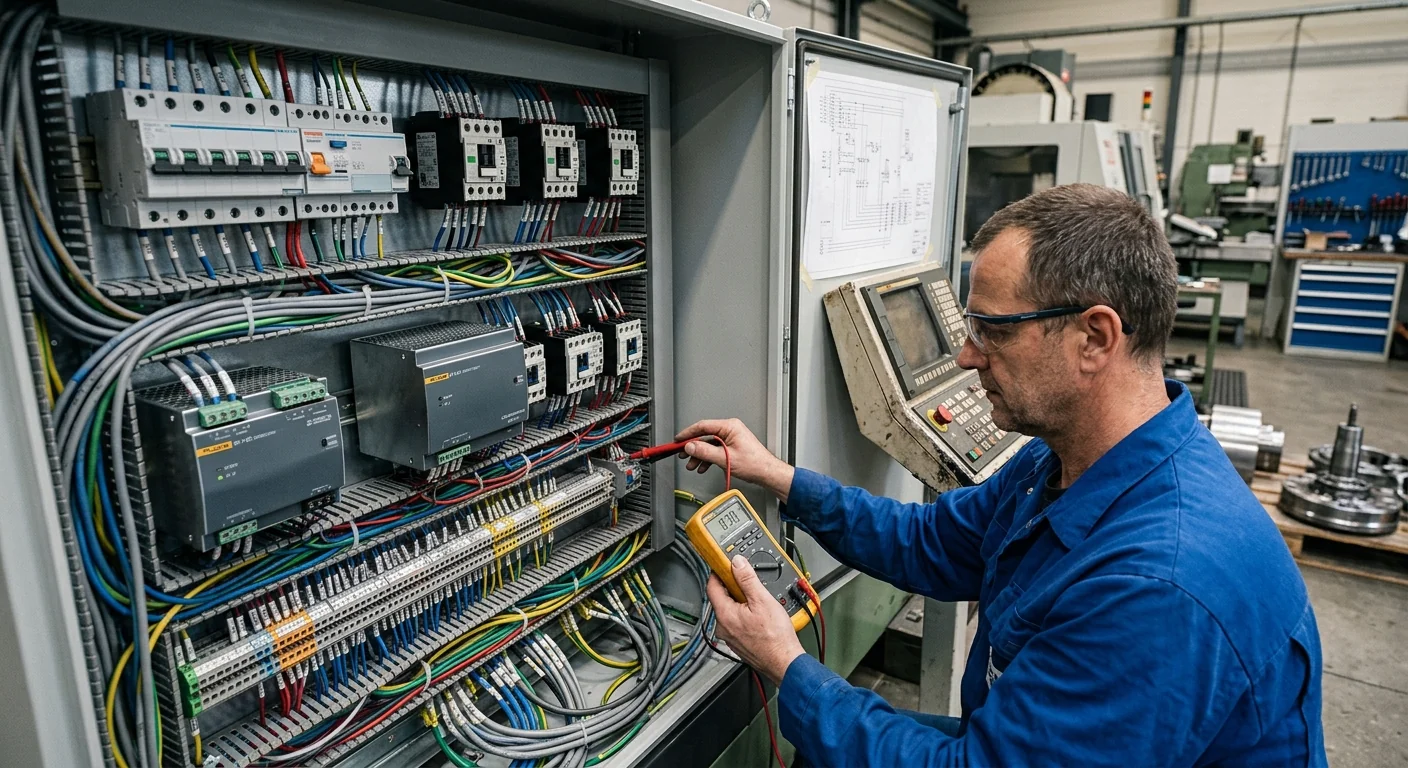

2. Vérifier alimentations, protections et chaîne de sécurité

Les tensions de puissance et de commande, fusibles, disjoncteurs, relais, arrêts d’urgence, portes et retours de sécurité sont contrôlés selon l’architecture réelle. Une tension présente à vide peut chuter sous charge ; une mesure isolée ne suffit donc pas toujours.

3. Suivre les entrées-sorties et les autorisations

Le contrôle des entrées-sorties permet de comparer l’état physique d’un capteur, d’un relais ou d’un actionneur avec l’information reçue par l’automate ou la commande numérique. Cette étape aide à distinguer un défaut de terrain, un problème de câblage et une condition logique non satisfaite.

4. Isoler la chaîne d’entraînement concernée

Pour une broche ou un axe, le diagnostic porte sur la chaîne complète : ordre de commande, alimentation, servovariateur ou variateur, moteur, codeur, câbles et retours d’état. UNITEK ne conclut pas à une panne de moteur ou de variateur sur la seule base d’un code défaut. Consultez aussi notre service de maintenance et réparation de variateurs de vitesse industriels.

Équipements contrôlés lors d’un dépannage électrique

arrivées réseau, transformateurs et alimentations continues ;
fusibles, disjoncteurs, relais, contacteurs et borniers ;
circuits d’arrêt d’urgence et dispositifs de sécurité ;
capteurs, fins de course et détecteurs ;
automates programmables et modules d’entrées-sorties ;
commandes numériques et pupitres opérateur ;
variateurs de broche, servovariateurs et moteurs associés ;
codeurs, règles de mesure et câbles de retour ;
ventilation, refroidissement et connexions dans l’armoire.

Nous intervenons notamment sur différentes générations de commandes numériques. Des pages dédiées présentent notre approche pour le dépannage des commandes numériques Fanuc, le dépannage Heidenhain TNC 426, TNC 430 et iTNC 530 et le dépannage des NUM 750 et NUM 760.

Les informations utiles avant l’intervention

Pour préparer le dépannage, transmettez si possible la marque et le modèle de la machine, la commande numérique installée, le texte exact des alarmes, les circonstances de l’arrêt et des photos lisibles de l’armoire. Le schéma électrique est particulièrement important : sans lui, certaines recherches deviennent plus longues et les circuits comportant des programmes protégés peuvent limiter les possibilités d’intervention.

marque, modèle et numéro de série de la machine ;
photos du pupitre, des alarmes et des voyants ;
schéma électrique à jour, lorsqu’il est disponible ;
références des équipements signalés en défaut ;
sauvegardes des paramètres, de la CN et de l’automate ;
description chronologique des événements avant l’arrêt.

Après le diagnostic : réparer et fiabiliser

Lorsque la cause est identifiée, la solution peut aller d’une remise en état du câblage ou d’un remplacement de composant à une réparation électronique ou une adaptation maîtrisée. Si plusieurs éléments vieillissants fragilisent la disponibilité, une étude d’obsolescence électronique de la machine-outil ou un retrofit de machine-outil peut être plus cohérent qu’une succession de dépannages.

La panne constitue aussi une source d’information pour la prévention. Le contrôle périodique des serrages, connexions, ventilations, températures et états de composants peut réduire le risque de récidive. Notre page consacrée à la maintenance préventive industrielle présente cette démarche.

Intervention sur machines-outils en Auvergne-Rhône-Alpes

Basée dans la métropole lyonnaise, UNITEK accompagne les PME industrielles à Lyon et dans les principaux bassins d’Auvergne-Rhône-Alpes. L’intervention est préparée à partir des informations techniques disponibles afin d’emporter les moyens de mesure et, lorsque c’est pertinent, les composants nécessaires au diagnostic.

Votre machine-outil est arrêtée par un défaut électrique ?

Décrivez la panne, joignez les alarmes et les références visibles, et précisez les documents disponibles. UNITEK pourra évaluer le périmètre du diagnostic électrique et organiser l’intervention adaptée.
